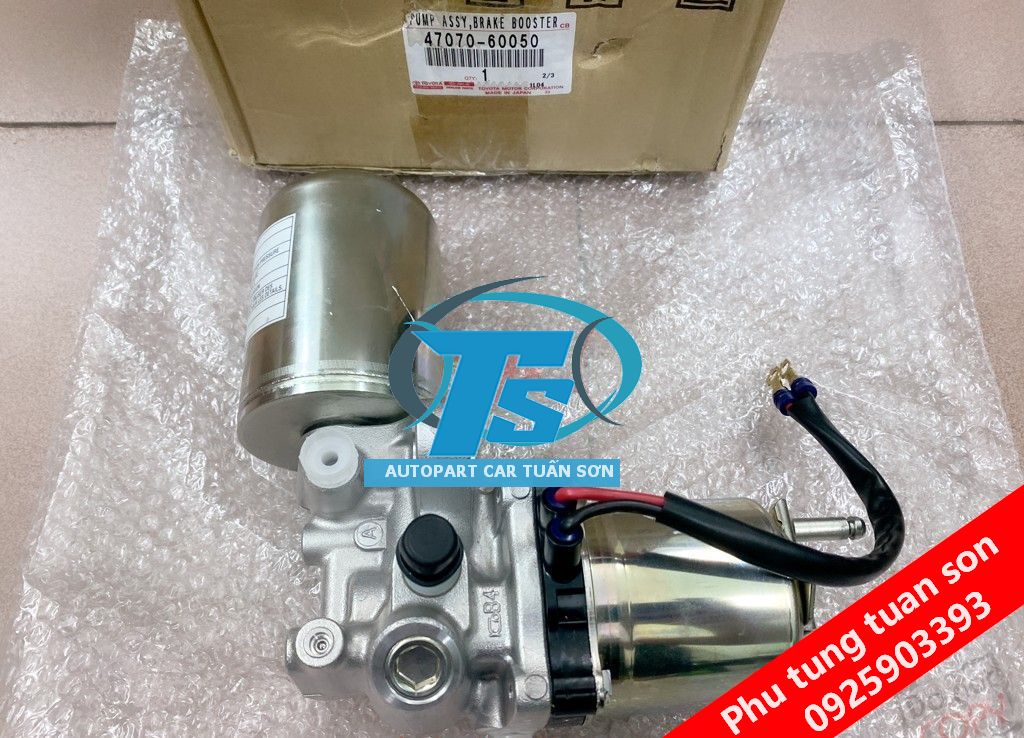

Bơm ABS Prado 2014 (Bơm hơi trợ lực ABS) – 4707060030

Mô Tả Sản Phẩm: Bơm ABS (Bơm hơi trợ lực ABS) bao gồm bình chứa và bơm (cụm giảm áp) có chức năng khi áp suất giảm, dầu phanh hồi về từ các xi lanh bánh xe và nó được đưa đến xi lanh chính nhờ bơm và vào bình dầu bộ chấp nành phanh. Đây là bơm kiểu piston được dẫn động bằng mô tơ.

Hoạt động cụm tổng bơm ABS

–    Khi phanh bình thường (ABS không hoạt động)
ABS không hoạt động trong quá trình phanh bình thường và ABS ECU không gởi dòng điện đến cuộn dây của van. Do đó, van ba vị trí bị ấn xuống bởi lò xo hồi vị và cửa “A” vẫn mở trong khi cửa “B” vẫn đóng.
Khi đạp phanh, áp suất dầu trong xi lanh phanh chính tăng, dầu phanh chảy từ cửa “A” đến cửa “C” trong van điện ba vị trí rồi tới xilanh bánh xe. Dầu phanh không vào được bơm bởi van một chiều số 1 gắn trong mạch bơm.
Khi nhả chân phanh, dầu phanh hồi từ xi lanh bánh xe về xi lanh chính qua cửa “C” đến cửa “A” và van một chiều số 3 trong van điện ba vị trí.

Sơ đồ cụm tổng bơm ABS khi phanh bình thường

–    Khi phanh gấp (ABS hoạt động)
Nếu có bất kỳ bánh xe nào gần bị bó cứng khi phanh gấp, bộ chấp hành ABS điều khiển áp suất dầu phanh tác dụng lên xi lanh bánh xe đó theo tín hiệu từ ECU. Vì vậy bánh không bị bó cứng.

Có ba chế độ sau:

+ Chế độ “giảm áp”

Khi một bánh xe gần bị bó cứng, ECU gởi dòng điện 5A đến cuộn dây của van điện, làm sinh ra một lực từ mạnh. Van ba vị trí chuyển động lên phía trên, cửa “A” đóng trong khi cửa “B” mở. Kết quả là dầu phanh từ xilanh bánh xe qua cửa “C” tới cửa “B” trong van điện ba vị trí và chảy về bình dầu.
Cùng lúc đó, môtơ hoạt động nhờ tín hiệu từ ECU, dầu phanh được hồi trả về xi lanh phanh chính từ bình chứa. Mặt khác cửa “A” đóng ngăn không cho dầu phanh từ xi lanh chính vào van điện ba vị trí và van một chiều số một và số ba. Kết quả là áp suất dầu bên trong xi lanh bánh xe giảm, ngăn không cho bánh xe bị bó cứng. Mức độ giảm áp suất dầu được điều chỉnh bằng các chế độ giảm áp và giữ áp.

Sơ đồ hoạt động của cụm tổng bơm ABS ở chế độ giảm áp

+ Chế độ “giữ áp”:
Khi áp suất bên trong xi lanh bánh xe giảm hay tăng, cảm biến tốc độ gởi tín hiệu báo rằng tốc độ bánh xe đạt đến giá trị mong muốn. ECU cấp dòng điện 2A đến cuộn dây của van điện để giữ áp suất trong xi lanh bánh xe không đổi.
Khi dòng điện cấp cho cuộn dây của van bị giảm từ 5A xuống còn 2A, lực điện từ sinh ra trong cuộn dây cũng giảm. Van điện ba vị trí dịch chuyển xuống vị trí giữa nhờ lực của lò xo hồi vị làm đóng cửa “B”.

Sơ đồ hoạt động  cụm tổng bơm ABS ở chế độ giữ áp

+ Chế độ “tăng áp”:

Khi cần tăng áp suất trong xi lanh bánh xe để tạo lực phanh lớn, ECU ngắt dòng điện cấp cho cuộn dây van điện. Vì vậy cửa “A” của van điện ba vị trí mở và cửa “B” đóng. Nó cho phép dầu trong xi lanh phanh chính chảy qua cửa “C” trong van điện ba vị trí đến xi lanh bánh xe. Mức độ tăng áp suất dầu được điều khiển nhờ lập lại các chế độ tăng áp và giữ áp.

Sơ đồ cụm tổng bơm ABS ở chế độ tăng áp

Phụ tùng ô tô Tuấn Sơn: Chuyên cung cấp “Bơm ABS Prado 2014 mã 4707060030 ” hàng xịn, chính hãng giá tốt nhất, thuộc loại phụ tùng ô tô Prado 150 2010- | phụ tùng ô tô PRADO nhập khẩu chính hãng, phân phối toàn quốc, uy tín, cam kết chất lượng.

Để tra mã Phụ tùng ô tô vui lòng xem Tra mã phụ tùng ô tô

Chúng tôi đề nghị sử dụng “Bơm ABS Prado 2014” đảm bảo chất lượng để có được đầy đủ lợi ích từ hoạt động tin cậy tuyệt đối của xe. Sử dụng phụ tùng không chính hãng hoặc giả mạo đôi khi có thể gây ra những hậu quả đáng tiếc./p>
